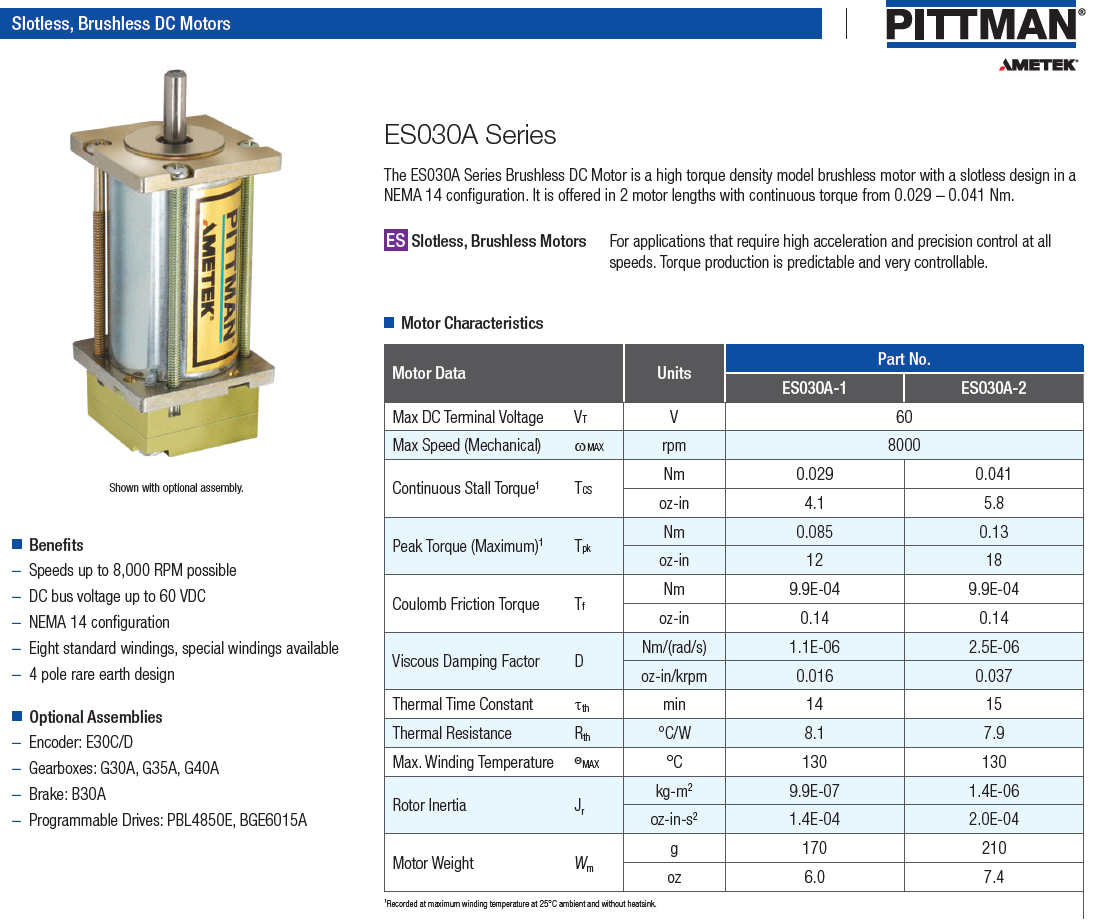

ES030A 30mm無刷直流馬達

ES030A系列是一種高轉矩密度型無刷馬達，採用了NEMA 14配置的無槽設計。
它有2種馬達長度可供選擇，馬達連續運轉產生轉矩從0.029 - 0.041 Nm不等。
特點：
●速度高達8,000 RPM
●直流母線電壓高達60 Vdc
●NEMA 14配置
●八個標準繞組，可提供特殊繞組
●4極稀土設計

Specifications 產品說明

常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援

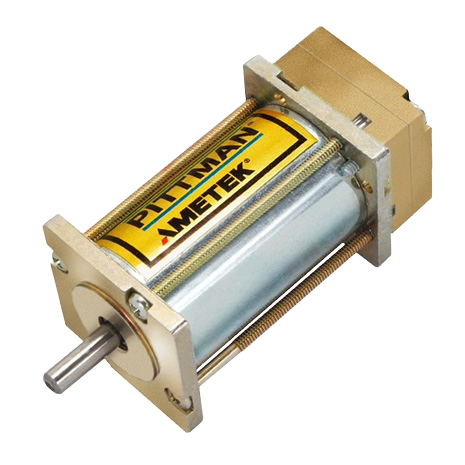

AMETEK Pittman ES030A 系列｜30mm Slotless 無刷直流馬達

最高 60 VDC

最高 8,000 RPM

Slotless 零齒槽設計

4 極稀土磁鐵

ES030A Series Slotless Brushless DC Motor 為 30mm 高扭力密度無刷直流馬達，採 NEMA 14 結構與無槽式繞組設計，適合高加速度、精密控制與全速域穩定扭力輸出的應用。系列提供 ES030A-1 / ES030A-2 兩種機身長度，連續堵轉扭力約 0.029–0.041 Nm。

提交規格，免費評估替代型號 →

Pittman Express 選型工具 →

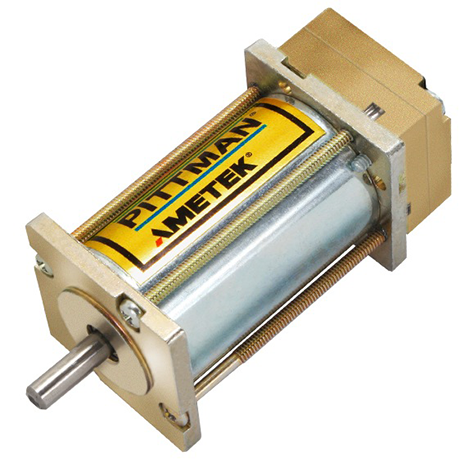

ES030A 30mm Slotless Brushless DC Motor

ES030A 技術資料快速導覽

Specifications Dimensional Drawings Performance Curves Winding Data Optional Assemblies Applications 影音專區

Specifications｜完整產品規格總覽

ES030A 提供兩種機身長度，適合需要高加速度、低齒槽效應與精密速度/位置控制的無刷直流馬達應用。

Motor Data	Units	ES030A-1	ES030A-2
Max DC Terminal Voltage｜最大直流端電壓	V	60	60
Max Speed Mechanical｜最高機械轉速	rpm	8,000	8,000
Continuous Stall Torque｜連續堵轉扭力	Nm / oz-in	0.029 / 4.1	0.041 / 5.8
Peak Torque Maximum｜理論峰值扭力	Nm / oz-in	0.085 / 12	0.13 / 18
Coulomb Friction Torque｜庫倫摩擦扭力	Nm / oz-in	9.9E-04 / 0.14	9.9E-04 / 0.14
Viscous Damping Factor｜黏滯阻尼係數	Nm/(rad/s)	1.1E-06	2.5E-06
Thermal Time Constant｜熱時間常數	min	14	15
Thermal Resistance｜熱阻抗	°C/W	8.1	7.9
Max. Winding Temperature｜最高線圈溫度	°C	130	130
Rotor Inertia｜轉子慣量	kg·m²	9.9E-07	1.4E-06
Motor Weight｜馬達重量	g / oz	170 / 6.0	210 / 7.4

註：原廠標示數據基於 25°C 環境條件；峰值為理論參考，實務選型需同步確認散熱、工作週期與驅動器限制。

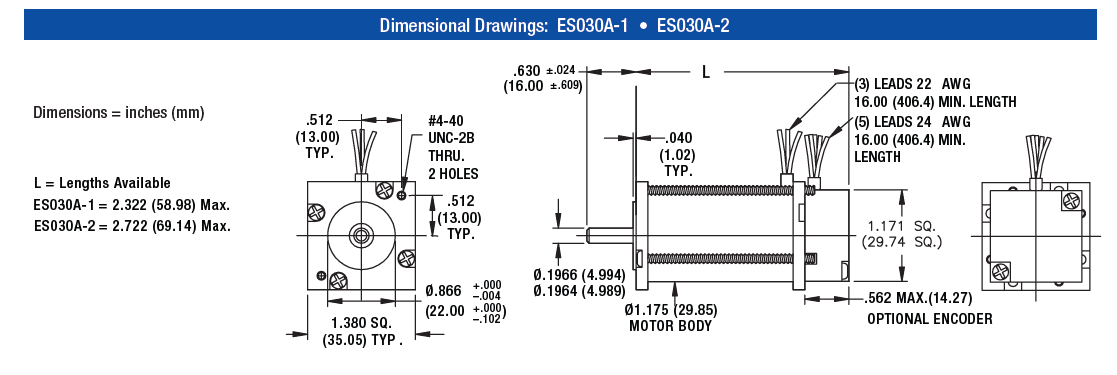

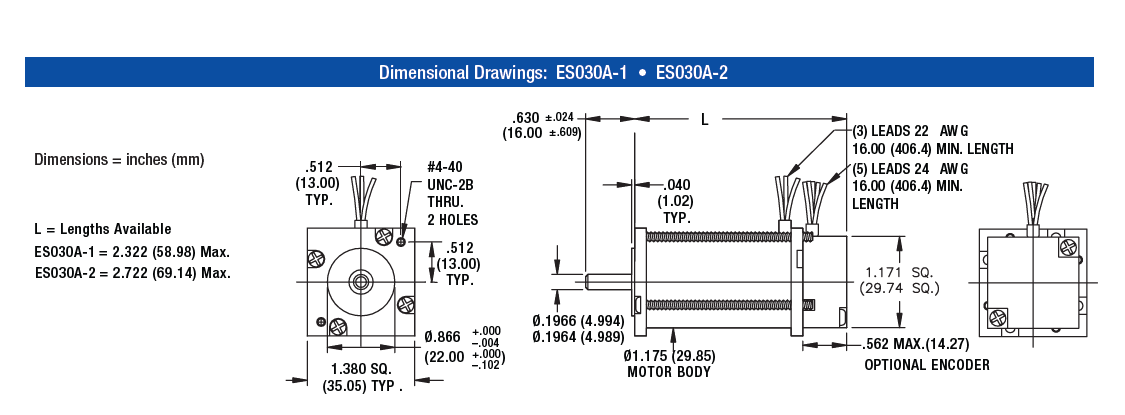

Dimensional Drawings｜尺寸與安裝規格圖

請依據 ES030A-1 / ES030A-2 機身長度差異確認安裝空間。系列採 1.380 SQ. 方形外框、約 Ø29.85mm 馬達本體、Ø4.99mm 輸出軸與 #4-40 UNC-2B 固定孔設計，ES030A-1 長度約 58.98mm，ES030A-2 長度約 69.14mm。

外觀機構尺寸圖 / Mounting Drawing

Performance Curves｜馬達運轉性能曲線

性能曲線可協助判斷不同扭力負載下的轉速、電流與連續安全操作區。ES030A 屬 Slotless 無刷馬達，特別適合精密速度控制、低齒槽轉矩與高加速度應用。

工程師選型判讀要點

工作點建議落於 S.O.A.C. 連續安全操作區內。若應用包含頻繁啟停、瞬間加速或間歇性峰值負載，請提供 Duty Cycle 與控制器電流限制一併評估。

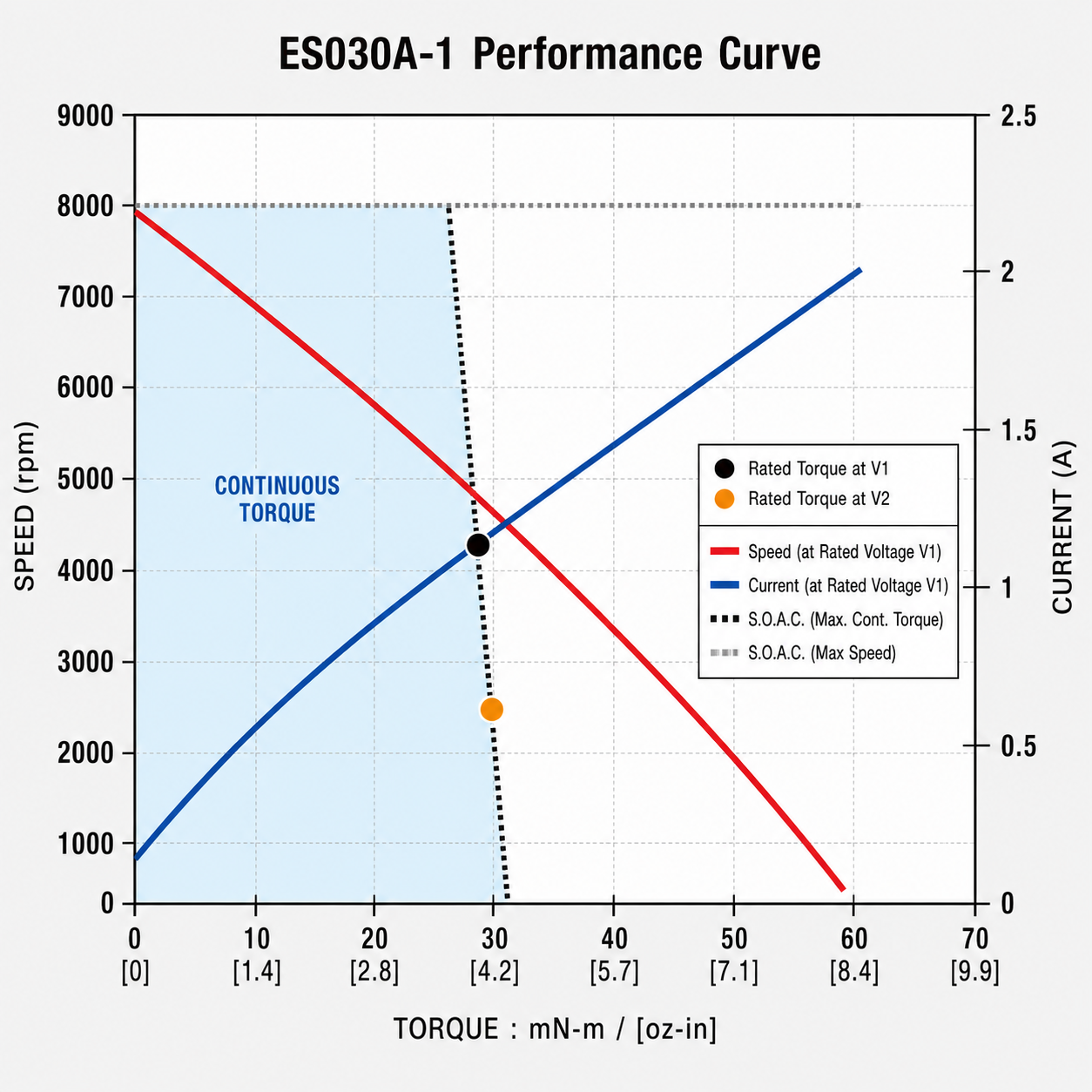

ES030A-1 曲線

短版機身｜連續堵轉扭力 0.029 Nm。

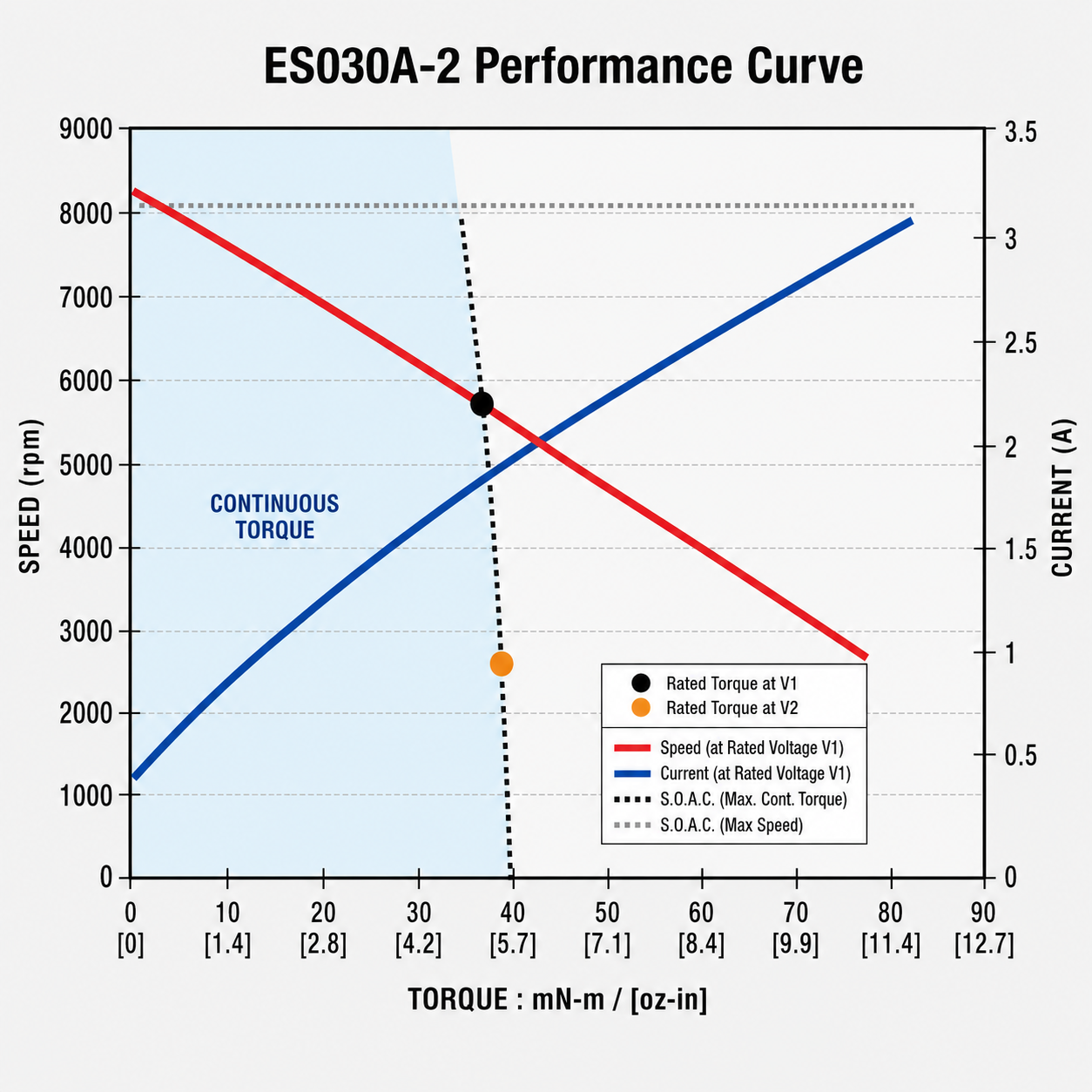

ES030A-2 曲線

長版機身｜連續堵轉扭力 0.041 Nm。

Winding Performance Data｜繞線性能資料重點

ES030A 提供多組標準繞線配置，可依系統電壓、目標轉速與連續電流條件選型。若設備端以 12V / 24V / 48V / 60V 母線供電，建議先確認可用電流與散熱條件。

電壓範圍

最高 60 VDC，適合 12 / 24 / 48 / 60V 系統評估。

速度條件

最高機械轉速 8,000 rpm，需依負載點確認連續區。

扭力輸出

連續 0.029–0.041 Nm，峰值約 0.085–0.13 Nm。

控制重點

適合速度、位置與加速度控制；建議搭配 Encoder / Drive 選型。

Optional Assemblies｜可搭配選配組件

ES030A 可依應用需求組合 Encoder、Gearbox、Brake 與 Programmable Drive，形成完整的精密運動控制模組。

前端適配｜Gearboxes

G30A、G35A、G40A
適合提升輸出扭力、降低轉速與增加機構承載彈性。

確認指標：減速比 / 輸出扭力 / 安裝孔位

動力核心｜ES030A

ES030A-1 / ES030A-2
依連續扭力、機身長度與重量選擇對應版本。

確認指標：轉速 / 扭力 / 電壓 / 長度

後端回授｜Encoder

E30C / E30D
適合位置、速度回授與精密閉迴路控制。

確認指標：解析度 / 輸出訊號 / 線材

尾端防護｜Brake

B30A
適合垂直軸、停電保持或定位安全需求。

確認指標：保持扭力 / 電壓 / 釋放時間

系統控制｜Drives

PBL4850E、BGE6015A
可依電壓、電流、控制介面與運動模式搭配。

確認指標：電流 / 控制訊號 / 軟體設定

Applications｜適用應用場景

醫療與生命科學

幫浦、微型致動、檢測設備與精密流體控制。

實驗室自動化

取放模組、移液機構、樣本處理與小型定位平台。

精密自動化設備

高速啟停、低齒槽轉矩與穩定速度控制場合。

OEM 客製系統

可依需求搭配回授、減速機、煞車與驅動器。

影音專區｜PITTMAN 直流馬達技術與選型工具教學

可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。

PITTMAN 直流馬達技術介紹

適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。

Pittman Express 線上模擬選型工具操作教程

可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。

前往 Pittman Express 線上馬達計算器 →

需要 ES030A 選型、替代料或完整馬達模組評估？

請提供原型號、電壓、轉速、連續扭力、峰值扭力、控制方式、安裝尺寸與是否需要 Encoder / Gearbox / Brake。
