DC040B 40mm有刷直流馬達
馬達連續運轉產生轉矩範圍在0.017至0.081 Nm之間。
特點：
●速度可能高達8,000 RPM
●直流母線電壓高達48 Vdc
●八個標準繞組，可提供特殊繞組
●帶陶瓷磁鐵的2極定子
●減小7槽傾斜電樞齒槽轉矩
●燒結青銅軸承- 可提供滾珠軸承
●銅石墨電刷- 可提供RFI抑制
Specifications 產品說明
AMETEK Pittman DC040B 系列｜40mm 高性能直流有刷馬達
DC040B 40mm 有刷直流馬達 為 AMETEK Pittman 有刷直流馬達系列，具備 Reduced Cogging、陶瓷磁鐵、7 槽傾斜式電樞。適合自動化設備、醫療儀器、實驗室機構、泵浦、閥門與 OEM 客製化馬達總成應用。

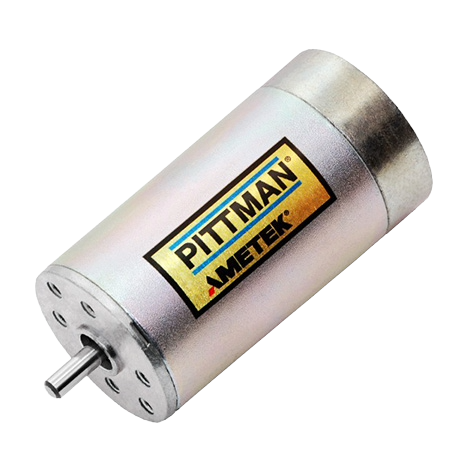

| .png) DC040B 40mm 有刷直流馬達 |
Specifications｜完整產品規格總覽
依原廠資料整理 DC040B 主要電機常數，方便工程師初步判斷扭力、轉速、慣量、重量與控制裕度。
| Motor Data | Units | DC040B-1 | DC040B-2 | DC040B-3 | DC040B-4 | DC040B-5 | DC040B-6 |
|---|---|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 48 | 48 | 48 | 48 | 48 | 48 |
| Max Speed Mechanical | rpm | 8,000 | 8,000 | 8,000 | 8,000 | 7,000 | 7,000 |
| Continuous Stall Torque | Nm | 0.017 | 0.033 | 0.043 | 0.049 | 0.067 | 0.081 |
| Peak Torque Maximum | Nm | 0.086 | 0.20 | 0.26 | 0.32 | 0.40 | 0.50 |
| Rotor Inertia | kg·m² | 0.0000019 | 0.0000032 | 0.0000042 | 0.0000056 | 0.0000071 | 0.0000085 |
| Motor Weight | g | 200 | 250 | 290 | 340 | 390 | 440 |

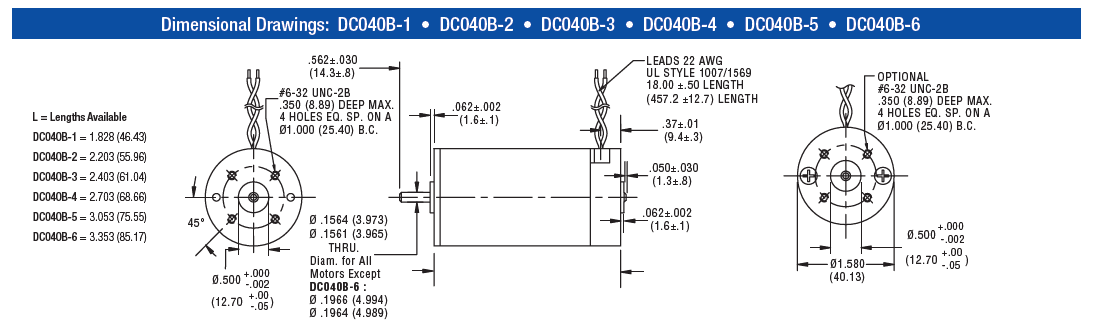

Dimensional Drawings｜尺寸與安裝規格圖
請對照下方 Mounting 圖檔，確認 DC040B 40mm 馬達外徑、輸出軸徑、前蓋固定螺孔、導線出線方向，以及 DC040B-1 / DC040B-2 / DC040B-3 / DC040B-4 / DC040B-5 / DC040B-6 不同機身長度的安裝差異。若搭配 G51A 齒輪箱、編碼器或 B49A 煞車器，需同步確認總長度與安裝空間。
Winding Performance Data｜繞線電氣性能參數
以下保留 DC040B-1 標準繞線摘要，方便比對常用電壓點的轉速、電流與功率表現。其他長度與特殊繞線可另外向常笙確認。
| DC040B-1 標準繞線摘要 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Motor Parameters | 9.55V | 12.0V | 15.2V | 19.1V | 24.0V | 30.3V | 38.2V | 48.0V |
| Rated Torque Nm | 0.010 | 0.0099 | 0.0095 | 0.0094 | 0.0093 | 0.0092 | 0.0092 | 0.0092 |
| Rated Speed rpm | 6020 | 6080 | 6230 | 6230 | 6260 | 6320 | 6300 | 6290 |
| Rated Current A | 1.4 | 1.1 | 0.83 | 0.65 | 0.51 | 0.40 | 0.32 | 0.25 |
| Rated Power W | 6.5 | 6.3 | 6.2 | 6.1 | 6.1 | 6.1 | 6.0 | 6.0 |
| No Load Speed rpm | 6930 | 6850 | 6910 | 6880 | 6890 | 6910 | 6880 | 6880 |
Optional Assemblies ｜ 原廠模組化擴充選配
AMETEK Pittman 可依控制精度、減速放大扭力、安全保持及閉迴路控制需求，彈性搭配原廠齒輪箱、編碼器、煞車器與可程式驅動器，協助研發工程師建立穩定的一體化馬達總成。
⚙️ 齒輪箱 Gearboxes

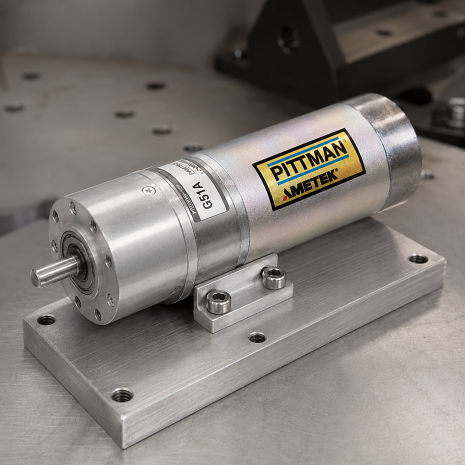

G51A / G51A-HT / G51A-WF｜可搭配 G51A 高扭力或寬齒面齒輪箱，適合 40mm 馬達在中高負載機構中的減速與扭力放大。
⚡ DC040B 馬達
DC040B 40mm 有刷直流馬達｜外徑 40mm，扭力範圍 0.017–0.081 Nm，最高轉速 8,000 RPM，最高母線電壓 48VDC。
📊 編碼器 Encoders
E30 / Q-V / C-D 系列｜可依控制器介面與解析度需求選擇適配編碼器，建立速度與位置回授。
🛡️ 煞車器 Brakes
B49A｜可依垂直軸、斷電保持或安全停止需求確認煞車模組。
💻 驅動器 Drives
PBL6035E / PBL6070E｜可依馬達電流、回授訊號與控制模式選擇可程式驅動器。

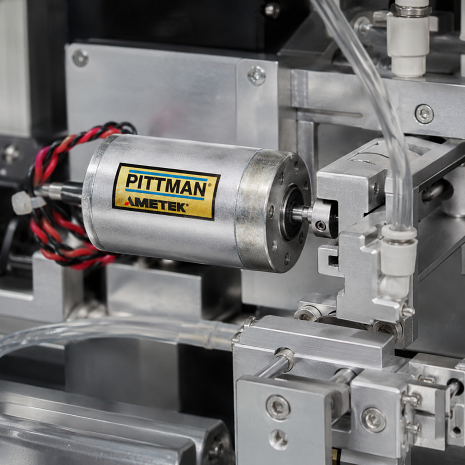

Typical Applications｜核心工業選型應用場景
