DC026C 26mm有刷直流馬達

DC026C系列有刷直流馬達是直徑26 mm，有3種長度可供選擇。
連續作動輸出轉矩為0.0134至0.0226 Nm。
特點：
●速度可能高達10,000 RPM
●直流母線電壓高達48 Vdc
●八個標準繞組，可提供特殊繞組
●帶釹磁鐵的2極定子
●減小7槽傾斜電樞齒槽轉矩
●滾珠軸承
●銅石墨電刷- 可提供RFI抑制

Specifications 產品說明

常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援

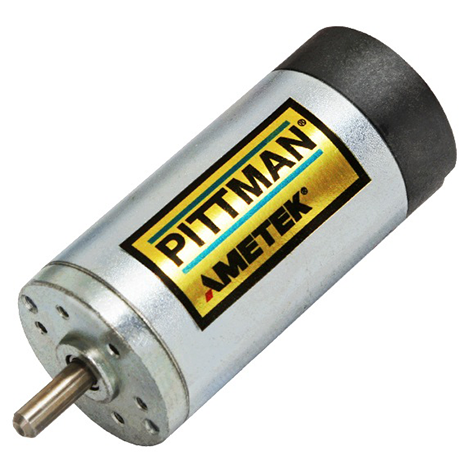

AMETEK Pittman DC026C 系列｜26mm 精密直流有刷馬達

最高 48VDC 繞線

最高 10,000 RPM

7槽傾斜式電樞

NdFeB 稀土磁鐵

DC026C Series Brush Commutated DC Motor 為 26mm 直徑高性能有刷直流馬達，具備緊湊體積、高效率輸出、低齒槽效應與模組化配件彈性，適合醫療設備、實驗室自動化、精密機構與工業控制應用。

提交規格，免費評估替代型號 →

Pittman Express 選型工具 →

DC026C 26mm Brush DC Motor

適合選型確認

建議提供額定電壓、目標轉速、扭力需求、安裝尺寸與是否搭配 Encoder / Gearbox。

DC026C 技術資料快速導覽

Specifications Dimensional Drawings Performance Curves Winding Data Optional Assemblies Applications 影音專區

Specifications｜完整產品規格總覽

已補齊台灣自動化設備工程選型常用物理常數，方便用於扭力模型、轉子慣量與控制迴路初步評估。

Motor Data (核心電機常數)	Symbol	Units	DC026C-1 (短版)	DC026C-2 (中版)	DC026C-3 (長版)
Max DC Terminal Voltage (最大支援直流母線電壓)	VT	V	48	48	48
Max Speed Mechanical (極限機械轉速)	ωMAX	rpm	10,000	10,000	10,000
Continuous Stall Torque (連續堵轉扭力)	TCS	Nm	0.014	0.017	0.022
Peak Torque Maximum (理論最大峰值扭力)	Tpk	Nm	0.059	0.084	0.13
Coulomb Friction Torque (庫倫摩擦扭力)	Tf	Nm / oz-in	0.0021 / 0.30	0.0021 / 0.30	0.0021 / 0.30
Viscous Damping Factor (黏滯摩擦阻尼係數)	D	Nm/(rad/s)	1.2E-06	1.3E-06	1.5E-06
Thermal Time Constant (熱時間常數)	tth	min	13	13	12
Thermal Resistance (熱阻抗性能)	Rth	°C/W	19	18	16
Max. Winding Temperature (最高線圈耐溫極限)	QMAX	°C	130°C	130°C	130°C
Rotor Inertia (轉子轉動慣量)	Jr	kg·m²	9.9E-07	1.2E-06	1.6E-06
Motor Weight (馬達總淨重)	Wm	g	76	86	110

註：以上物理常數皆為 25°C 環境工作條件下之原廠複核數據。峰值數值為理論計算參考，實務選型建議針對系統散熱、工作週期與機構空間進行多維度覆核。

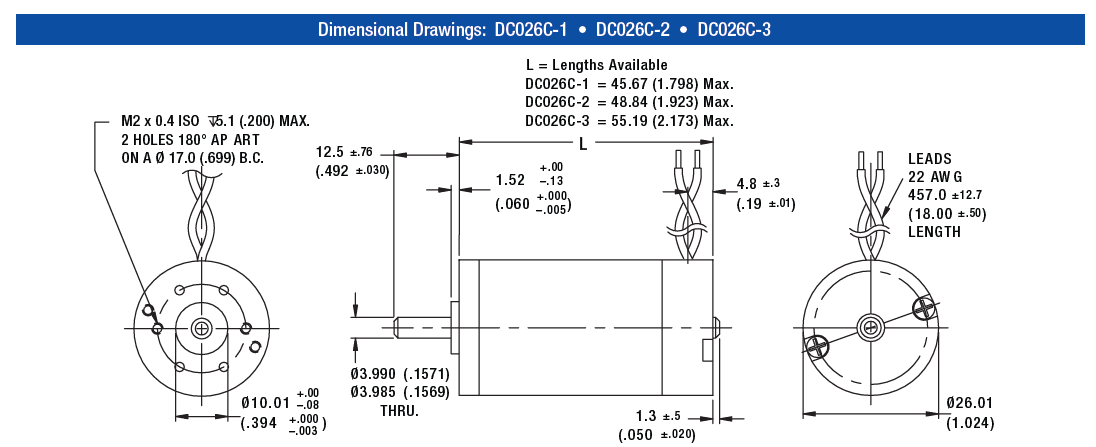

Dimensional Drawings｜尺寸與安裝規格圖

請對照下方 Mounting 圖檔，確認 Ø26.01mm 馬達外徑、Ø3.99mm 輸出軸徑、前蓋 M2 × 0.4 固定螺孔，以及對應 DC026C-1 / 2 / 3 機身的長度差異。

外觀機構尺寸圖 / Mounting Drawing

Performance Curves｜馬達運轉性能曲線

性能曲線用於快速判斷有刷馬達在不同負載下的轉速、電流關係。建議工程師先依據負載上限選擇對應機長，再核對連續運轉安全邊界。

工程師選型判讀要點

工作點之 Rated Torque 務必落在安全操作連續區間之內。若您的應用環境屬於高頻率間歇性負載，請務必提供工作週期（Duty Cycle）與常笙工程團隊共同確認峰值功耗限制。

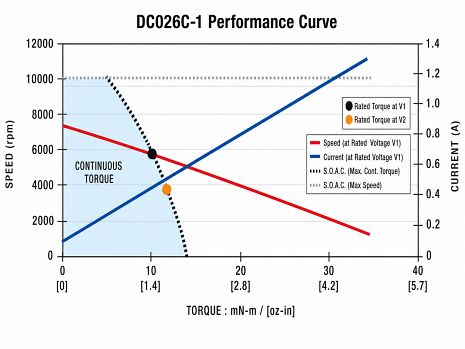

DC026C-1 曲線

短版機身｜空間受限、小型輕負載致動機構。

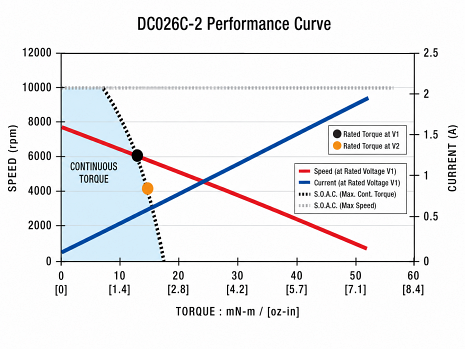

DC026C-2 曲線

中版機身｜兼顧體積與扭力輸出。

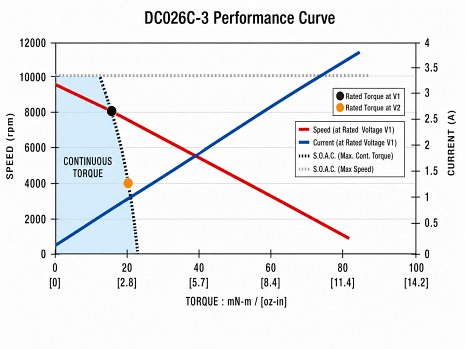

DC026C-3 曲線

長版機身｜較高扭力與較高功率輸出。

Winding Performance Data｜繞線電氣性能參數

原廠針對同一款長度提供多種線圈繞組。以下整理 DC026C-1 V1 標準繞線摘要，方便比對常用電壓點的驅動表現。

DC026C-1 基本系列｜繞線電氣性能對照表
Motor Parameters	6.00V	7.58V	9.55V	12.0V 基準	15.2V	19.1V	24.0V	30.3V
Rated Torque (額定運轉扭力 Nm)	0.011	0.011	0.010	0.010	0.010	0.010	0.010	0.010
Rated Speed (額定輸出轉速 rpm)	5080	5250	5350	5450	5610	5570	5530	5580
Rated Current (額定運轉電流 A)	1.90	1.50	1.10	0.92	0.73	0.57	0.45	0.36
Rated Power (功率瓦數輸出 W)	5.7	5.8	5.7	5.8	5.9	5.8	5.8	5.8
No Load Speed (空載最高轉速 rpm)	6970	6990	6910	7000	7100	7030	6970	7010

如需獲取高電壓 48V 特殊繞組客製，或特定子型號之轉矩常數（KT）、反電動勢常數（KE）、端子電阻與電感值，請直接聯繫常笙代理選型支援。

Optional Assemblies｜原廠模組化擴充選配

AMETEK Pittman 具備完整的工業模組化整合能力。DC026C 有刷直流馬達可依控制精度、減速放大扭力、安全保持與閉迴路控制需求，搭配原廠齒輪箱、編碼器、煞車器與可程式驅動器，協助設備端建立更穩定的馬達總成方案。

馬達前端｜扭力放大與機械匹配

Gearboxes｜齒輪箱

支援搭配原廠 G30A、G35A 正齒輪箱，或 PLG24 行星齒輪箱。可用於 降低輸出轉速、放大轉矩，並改善外部負載慣量匹配。

動力核心｜26mm 馬達本體

DC026C 基座馬達

直徑 26mm Brush Commutated DC Motor，內建 7 槽傾斜電樞與 NdFeB 稀土磁鐵，提供 DC026C-1 / DC026C-2 / DC026C-3 三種機身長度。

馬達後端｜速度與位置回授

Encoders｜編碼器

可加裝 E21C / E21D 或 E30C / E30D 編碼器，提供 速度回授、位置回授與閉迴路控制 所需訊號。

馬達尾端｜斷電保持與安全定位

Brakes｜煞車器

可整合 B30A 煞車模組。適用於 垂直軸防下滑、設備緊急停止保持，或系統斷電後的安全定位需求。

控制系統｜驅動與參數設定

Programmable Drive｜可程式驅動器

可搭配 PBL4850E 可程式驅動器進行速度與定位控制。 若用於有刷馬達閉迴路控制，建議同步確認編碼器搭配條件。

智慧系統控制整合提醒

若需建立完整馬達總成，建議提供 目標轉速、輸出扭力、負載慣量、安裝空間、是否需位置回授、是否需斷電保持。常笙企業可協助確認 DC026C 馬達本體、Gearbox、Encoder、Brake 與 Drive 的適配組合。

Typical Applications｜核心工業選型應用場景

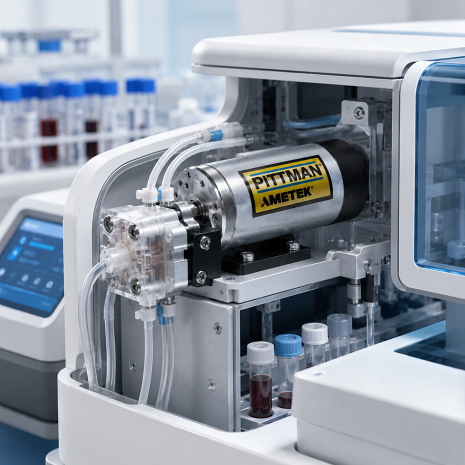

醫療設備與生命科學儀器

精密微型泵浦、血液透析分析儀、生化樣本自動處理、臨床自動化檢測模組。

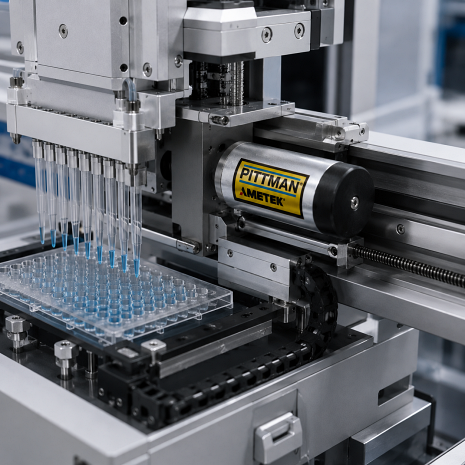

實驗室高精密自動化機構

定量液體試劑移液槍、光學微動多軸觀測載台、晶圓定位與微型輸送機構。

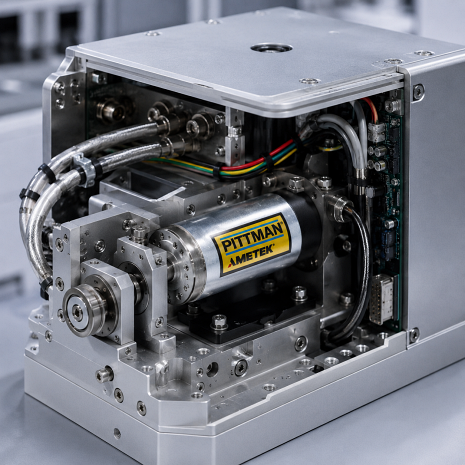

工業 4.0 智慧製造與送料機構

SMT 捲帶送料控制、電子閥門流量調節、半導體輔助手臂、小型高可靠度致動。

OEM 長效型高穩定客製設備

適合需要長期穩定供應、低電磁干擾與高度客製化特殊繞組需求之設備。

影音專區｜PITTMAN 直流馬達技術與選型工具教學

PITTMAN 全系列精巧型直流馬達特色介紹

Pittman Express 線上模擬選型工具操作教程前往 Pittman Express 線上馬達計算器 →

需要 DC026C 馬達技術選型、原廠替代型號評估或報價確認？

請提供原產品完整型號、設備銘牌照片、驅動母線電壓、目標額定轉速、負載扭力需求（Nm / oz-in）、安裝空間圖，以及是否需要出廠總成集成編碼器 / 齒輪箱 / 煞車模組，常笙企業技術團隊將為您進行確認。
