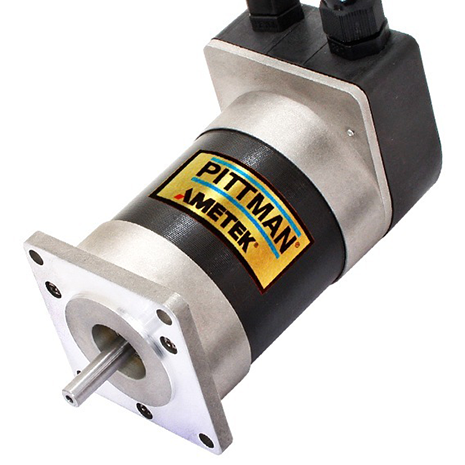

EC057B 57mm無刷直流馬達
EC057B系列是一款採用NEMA 23封裝設計的高轉矩型無刷馬達，有4種馬達長度可供選擇。
馬達連續運轉產生轉矩從0.148 - 0.586 Nm不等。
特點：
●速度高達6,000 RPM
●直流母線電壓高達170 Vdc
●NEMA 23配置
●六個標準繞組
●4極稀土設計
馬達連續運轉產生轉矩從0.148 - 0.586 Nm不等。
特點：
●速度高達6,000 RPM
●直流母線電壓高達170 Vdc
●NEMA 23配置
●六個標準繞組
●4極稀土設計
Specifications 產品說明
常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援
AMETEK Pittman EC057B 系列｜57mm 高扭力無刷直流馬達
EC057B Series Brushless DC Motor 為 57mm 高扭力密度無刷直流馬達，採 NEMA 23 結構，提供 EC057B-1 / EC057B-2 / EC057B-3 / EC057B-4 四種長度，連續扭力範圍 0.15–0.59 Nm，適合需要穩定速度控制、高扭力輸出與高加速度的自動化設備、醫療設備、實驗室儀器與精密機構。
|  EC057B 57mm Brushless DC Motor 適合選型確認 建議提供母線電壓、目標轉速、連續扭力、峰值扭力、Duty Cycle、控制器、是否搭配 Encoder / Gearbox / Drive。 |

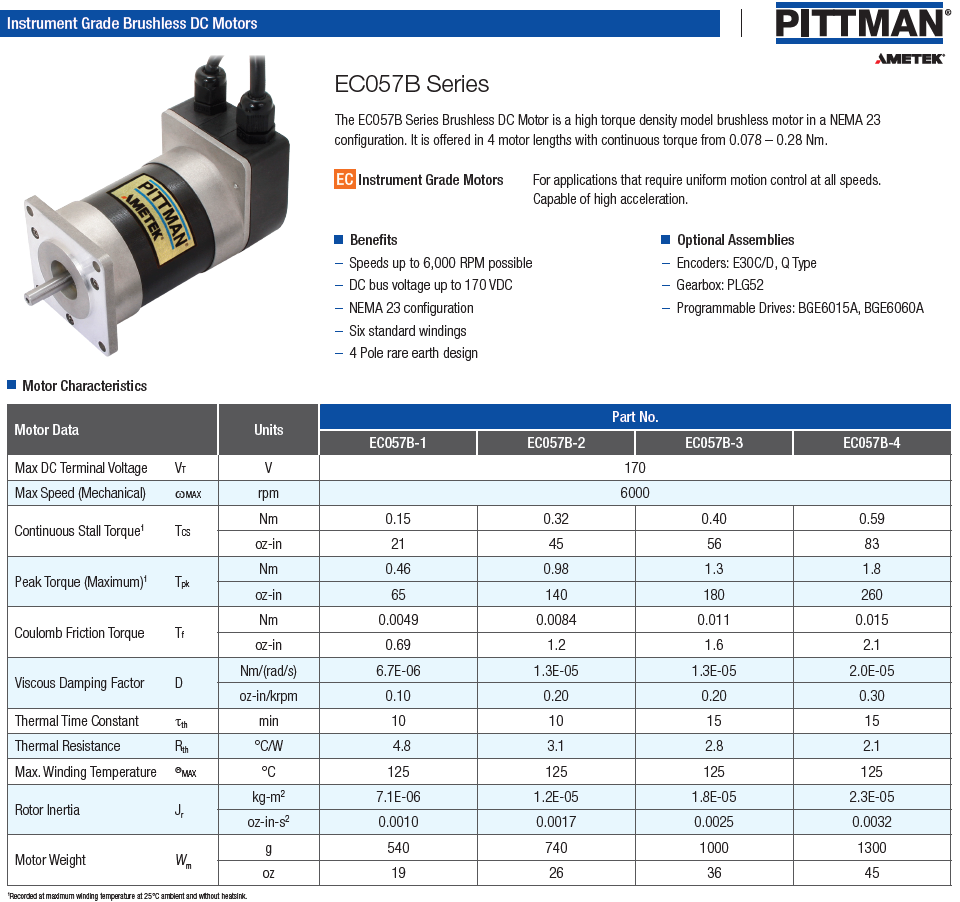

Specifications｜完整產品規格總覽
EC057B 系列提供四種堆疊長度，適合依照連續扭力、峰值扭力、重量與安裝長度進行選型。
| Motor Data | Units | EC057B-1 | EC057B-2 | EC057B-3 | EC057B-4 |
|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 170 | 170 | 170 | 170 |
| Max Speed Mechanical | rpm | 6,000 | 6,000 | 6,000 | 6,000 |
| Continuous Stall Torque | Nm / oz-in | 0.15 / 21 | 0.32 / 45 | 0.40 / 56 | 0.59 / 83 |
| Peak Torque Maximum | Nm / oz-in | 0.46 / 65 | 0.98 / 140 | 1.3 / 180 | 1.8 / 260 |
| Rotor Inertia | kg-m² | 7.1E-06 | 1.2E-05 | 1.8E-05 | 2.3E-05 |
| Motor Weight | g / oz | 540 / 19 | 740 / 26 | 1000 / 36 | 1300 / 45 |

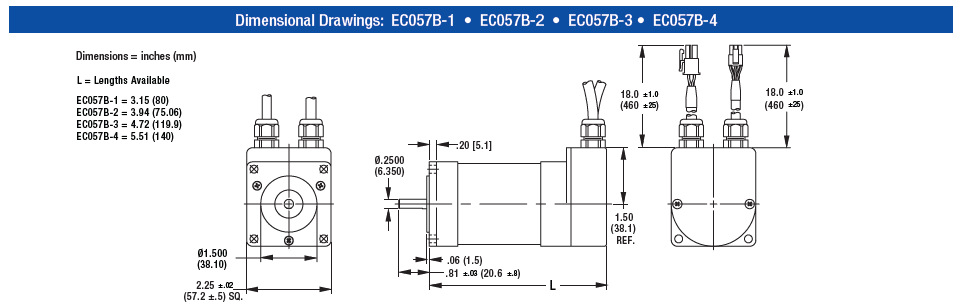

Dimensional Drawings｜尺寸與安裝規格圖
EC057B 為 NEMA 23 結構，外框約 57.2 mm 方形，提供 EC057B-1 至 EC057B-4 不同機身長度，適合工程替換時確認孔位、軸徑、接線方向與安裝深度。
建議圖片尺寸：800 × 600 px；若放卡片圖，可使用 465 × 465 px。
Performance Curves｜性能曲線
性能曲線可用於確認馬達在不同扭力負載下的轉速、電流與連續運轉安全區域。S.O.A.C. 代表 Safe Operating Area for Continuous duty。
| EC057B-1 Speed Torque Performance Curve | EC057B-2 Speed Torque Performance Curve |
| EC057B-3 Speed Torque Performance Curve | EC057B-4 Speed Torque Performance Curve |
Winding Performance Data｜繞線性能資料重點
EC057B 每個堆疊長度提供多組標準繞線，可依電壓、額定轉速、額定電流、扭力常數與端電阻選擇。以下為網頁版重點摘要，完整資料建議搭配 PDF 規格書確認。
EC057B-1
常用電壓：19.1–76.0 V
額定功率：約 66–86 W
峰值電流：6.3–20 A
常用電壓：19.1–76.0 V
額定功率：約 66–86 W
峰值電流：6.3–20 A
EC057B-2
常用電壓：24.0–152 V
額定功率：約 140–180 W
峰值電流：7.8–30 A
常用電壓：24.0–152 V
額定功率：約 140–180 W
峰值電流：7.8–30 A
EC057B-3
常用電壓：24.0–170 V
額定功率：約 110–220 W
峰值電流：6.6–39 A
常用電壓：24.0–170 V
額定功率：約 110–220 W
峰值電流：6.6–39 A
EC057B-4
常用電壓：30.0–152 V
額定功率：約 150–320 W
峰值電流：9.0–48 A
常用電壓：30.0–152 V
額定功率：約 150–320 W
峰值電流：9.0–48 A
Wiring Diagram｜接線辨識
| Color | Signal | 說明 |
|---|---|---|
| Brown | Phase A | 馬達相線 A |
| Red | Phase B | 馬達相線 B |
| Orange | Phase C | 馬達相線 C |
| Grey / Blue / White | Hall 1 / Hall 2 / Hall 3 | Hall 感測訊號 |
| Violet / Black | Hall +5 VDC / Hall GND | Hall 電源與接地 |
Optional Assemblies｜可搭配選配組件
EC057B 可依應用需求搭配 Encoder、PLG52 Gearbox 與 Brushless Drive，組成完整的速度 / 位置 / 扭力控制系統。
前端適配｜Gearboxes
PLG52
提高輸出扭力、降低轉速、改善負載匹配。
PLG52
提高輸出扭力、降低轉速、改善負載匹配。
動力心臟｜Motor
EC057B-1 / 2 / 3 / 4
依連續扭力、峰值扭力與機身長度選擇。
EC057B-1 / 2 / 3 / 4
依連續扭力、峰值扭力與機身長度選擇。
後端回授｜Encoder
E30C / E30D / Q Type
可依回授解析度、訊號格式與控制器需求選擇。
E30C / E30D / Q Type
可依回授解析度、訊號格式與控制器需求選擇。
接線確認｜Wiring
Lead / Connector
確認線長、出線方向、控制器端接線與安裝空間。
Lead / Connector
確認線長、出線方向、控制器端接線與安裝空間。
系統控制｜Drives
BGE6015A、BGE6060A
搭配無刷馬達驅動器建立速度或位置控制。
BGE6015A、BGE6060A
搭配無刷馬達驅動器建立速度或位置控制。
Applications｜核心工業選型應用場景
精密自動化設備
適合需要高速度、穩定輸出與長時間運轉的機構。
適合需要高速度、穩定輸出與長時間運轉的機構。
醫療與實驗室儀器
適合泵浦、離心、樣品處理與精密傳動。
適合泵浦、離心、樣品處理與精密傳動。
高扭力減速總成
搭配 PLG52 可提高負載端輸出扭力。
搭配 PLG52 可提高負載端輸出扭力。
OEM 客製整合
可依電壓、轉速、回授與控制器需求評估客製繞線。
可依電壓、轉速、回授與控制器需求評估客製繞線。
影音專區｜PITTMAN 直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。 | Pittman Express 線上模擬選型工具操作教程 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
