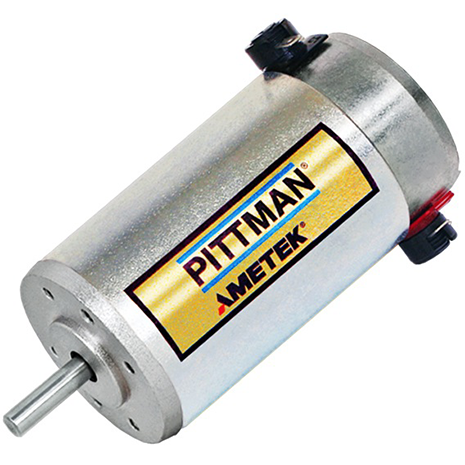

DC054B 54mm有刷直流馬達
馬達連續運轉產生轉矩範圍在0.071至0.35 Nm之間。
特點：
●速度可能高達6,000 RPM
●直流母線電壓高達80 Vdc
●八個標準繞組，可提供特殊繞組
●帶陶瓷磁鐵的2極定子
●減小7槽傾斜電樞齒槽轉矩
●燒結青銅軸承- 可提供滾珠軸承
●銅石墨電刷- 可提供RFI抑制
Specifications 產品說明

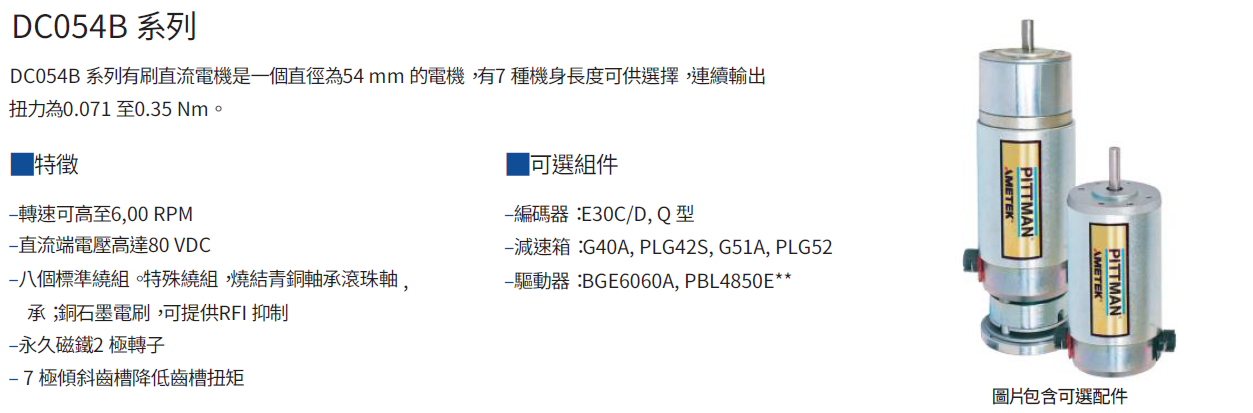

AMETEK Pittman DC054B 系列｜54mm 大扭力直流有刷馬達
DC054B 54mm 有刷直流馬達 為 AMETEK Pittman 有刷直流馬達系列，具備 Reduced Cogging、陶瓷磁鐵、高扭力級距。適合自動化設備、醫療儀器、實驗室機構、泵浦、閥門與 OEM 客製化馬達總成應用。
|  DC054B 54mm 有刷直流馬達 |

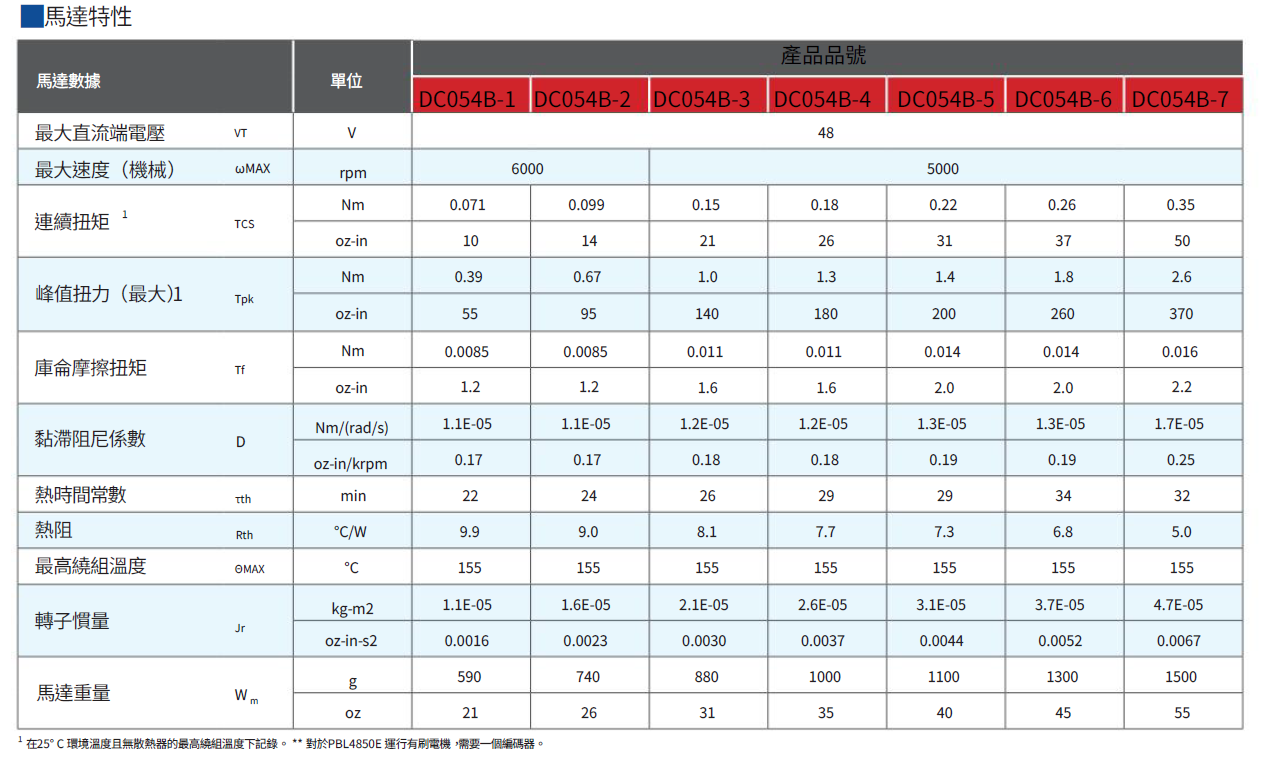

Specifications｜完整產品規格總覽
依原廠資料整理 DC054B 主要電機常數，方便工程師初步判斷扭力、轉速、慣量、重量與控制裕度。
| Motor Data | Units | DC054B-1 | DC054B-2 | DC054B-3 | DC054B-4 | DC054B-5 | DC054B-6 | DC054B-7 |
|---|---|---|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Max Speed Mechanical | rpm | 6,000 | 6,000 | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 |
| Continuous Stall Torque | Nm | 0.071 | 0.099 | 0.15 | 0.18 | 0.22 | 0.26 | 0.35 |
| Peak Torque Maximum | Nm | 0.39 | 0.67 | 1.0 | 1.3 | 1.4 | 1.8 | 2.6 |
| Rotor Inertia | kg·m² | 0.000011 | 0.000016 | 0.000021 | 0.000026 | 0.000031 | 0.000037 | 0.000047 |
| Motor Weight | g | 590 | 740 | 880 | 1000 | 1100 | 1300 | 1500 |

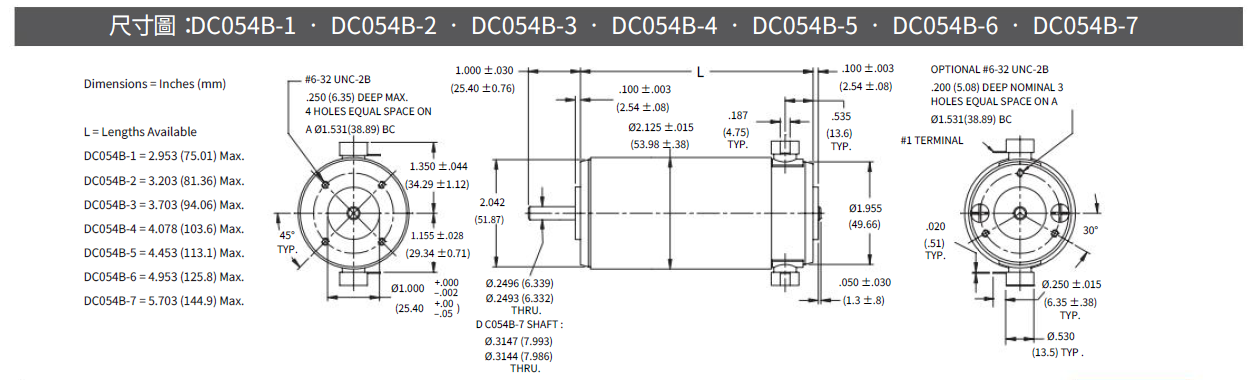

Dimensional Drawings｜尺寸與安裝規格圖
請對照下方 Mounting 圖檔，確認 DC054B 54mm 馬達外徑、輸出軸徑、前蓋固定螺孔、導線出線方向，以及 DC054B-1 至 DC054B-7 不同機身長度的安裝差異。DC054B 屬較大扭力級距，若搭配 PLG52 或 G51A 減速機，請特別確認支撐結構、軸向負載與總成空間。
Winding Performance Data｜繞線電氣性能參數
以下保留 DC054B-1 標準繞線摘要，方便比對常用電壓點的轉速、電流與功率表現。其他長度與特殊繞線可另外向常笙確認。
| DC054B-1 標準繞線摘要 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Motor Parameters | 12.0V | 15.2V | 19.1V | 24.0V | 30.3V | 38.2V | 48.0V | 60.6V |
| Rated Torque Nm | 0.049 | 0.048 | 0.048 | 0.048 | 0.048 | 0.047 | 0.048 | 0.048 |
| Rated Speed rpm | 3680 | 3780 | 3750 | 3740 | 3720 | 3770 | 3750 | 3720 |
| Rated Current A | 2.7 | 2.1 | 1.7 | 1.3 | 1.0 | 0.83 | 0.65 | 0.51 |
| Rated Power W | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| No Load Speed rpm | 4140 | 4200 | 4170 | 4150 | 4120 | 4170 | 4150 | 4120 |

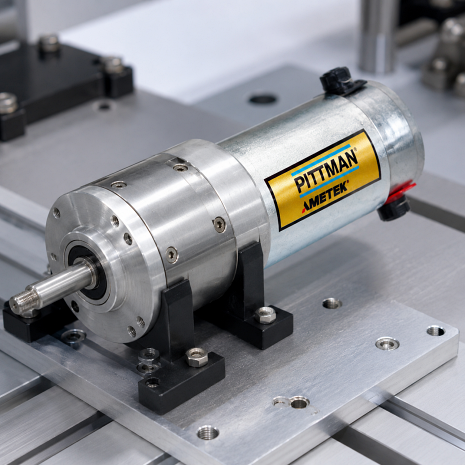

Optional Assemblies ｜ 原廠模組化擴充選配
AMETEK Pittman 可依控制精度、減速放大扭力、安全保持及閉迴路控制需求，彈性搭配原廠齒輪箱、編碼器、煞車器與可程式驅動器，協助研發工程師建立穩定的一體化馬達總成。
⚙️ 齒輪箱 Gearboxes
G51A / PLG52｜可搭配 G51A 或 PLG52。PLG52 為 52mm 行星齒輪箱，適合高扭力容量與高效率應用。
⚡ DC054B 馬達
DC054B 54mm 有刷直流馬達｜外徑 54mm，扭力範圍 0.071–0.35 Nm，最高轉速 6,000 RPM，最高母線電壓 80VDC。
📊 編碼器 Encoders
Q-V / C-D 系列｜可依控制需求選擇適配編碼器，適合較高扭力馬達的速度與位置回授。
🛡️ 煞車器 Brakes
B49A｜可依垂直軸、斷電保持或安全停止需求確認煞車模組。
💻 驅動器 Drives
PBL6070E｜可依馬達電流、回授訊號與控制模式選擇可程式驅動器。

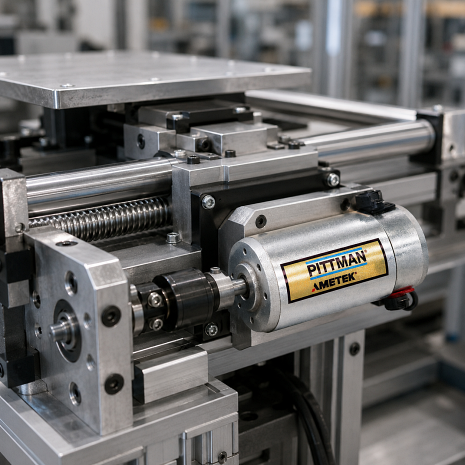

Typical Applications｜核心工業選型應用場景
